无负压供水设备

一、概述

QS-WFY型无负压供水设备充分利用了自来水管网的原有压力，在原有压力的基础上实现压力叠加，实现差多少，补多少。使二次加压设备的选型减小，节省投资，同时在使用过程中也可大大节能。是目前新型的二次供水方式。

二、特点

1.卫生无污染                 5.安装简单

2.不浪费能源                 6.占地面积小

3.设备管理方便              7.停电可维持供水

4.投资少、运行成本       8.自动化程度高

三、应用领域

管网增压设备适用于自来水压力不足的居民区、工厂、医院、机关、写字楼等需要二次增压供水的场合﹔各种水源给水中间加压泵站;各种加压循环系统。

四、工作原理

1.通过微机设定用户所需的供水压力。当用户的用水量增加，微机检测到自来水的压力低于用户所需的用水压力时，微机会自动控制变频器启动，管网压力调节系统工作，直到使管网压力增加到用户所需的用水压力时，微机控制变频器输出一恒定的频率，管网压力调节系统以一恒定的压力运行，保证用户用水压力的恒定。

2.当用户的用水量减少，自来水的压力逐渐恢复到用户所需的用水压力时，微机控制变频器输出的频率逐渐降低，直至增压泵停止运行。系统既充分利用了自来水原有的压力，又保证了用户供水压力的稳定。

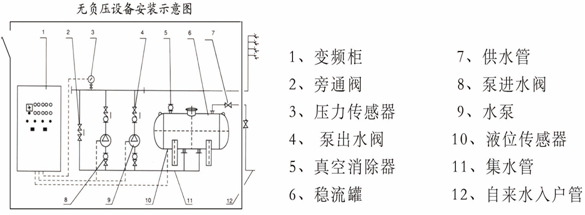

五、工作原理图

六、应用技术参数与适用范围

1. 流量范围             0～600m³/ h

2. 压力范围             0～2.5Mpa

3. 配备功率             ≤132KW

4. 压力调节精度       ≤0.01Mpa

5. 环境温度             0～40℃

6. 相对温度              <90%（电控系统）

7. 电源                    三相，380V（±10%），50Hz±2Hz

8. 流量调节器容积    0.31m³-2.4m³

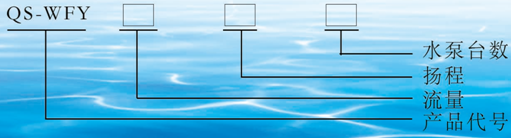

七、产品型号说明

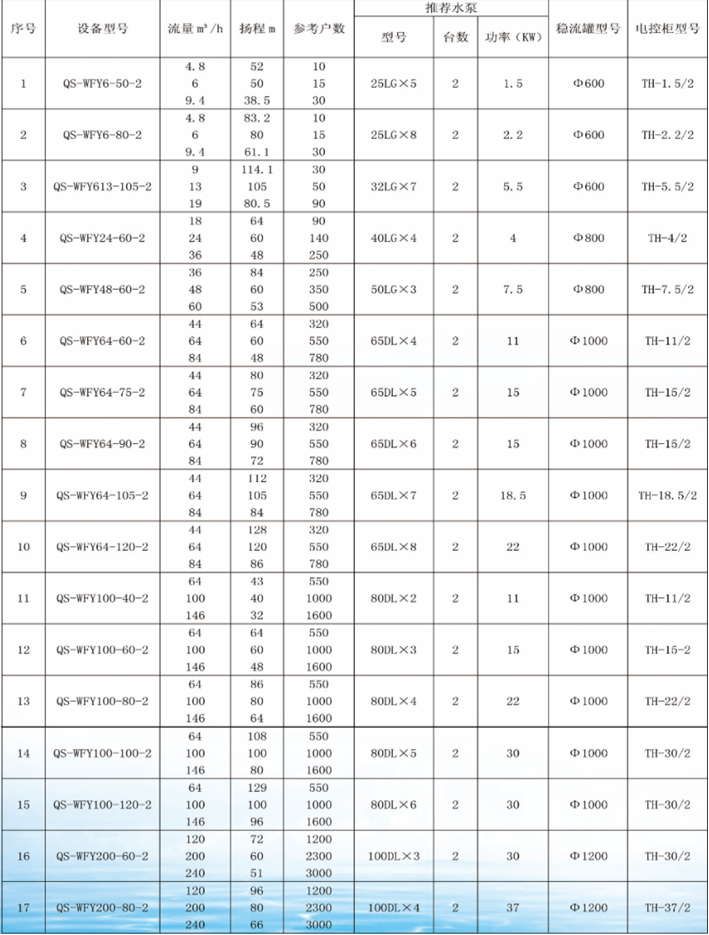

八、设备选型参考表
